供熱行業應用案例

哈爾濱某熱力公司鍋爐引風機、送風機、二次風機及循環水泵都采用了轉子變頻調速系統，于2015年11 月投入運行。2018年 12月21日我司對引風機轉子變頻調速系統進行跟蹤監測，并對部分數據進行了重點測試。

一、電機參數和運行模式

1. 電機參數

型號：YNRKK5604-6/710kW/10kV/500-990r/min制造廠：長沙電機廠有限責任公司

其他參數：定子電流52.7A/轉子電壓843V/轉子電流507.2A

運行模式：變頻調速運行

電機的容量為710kW，經測試，電機全速運行實際負載為653kW。

轉子變頻調速運行：轉子變頻調速系統投運后，根據運行要求確定風壓，通過調電機的轉速來改變壓力。

二、 轉子變頻調速裝置

設備型號:RVF-NA-710KW

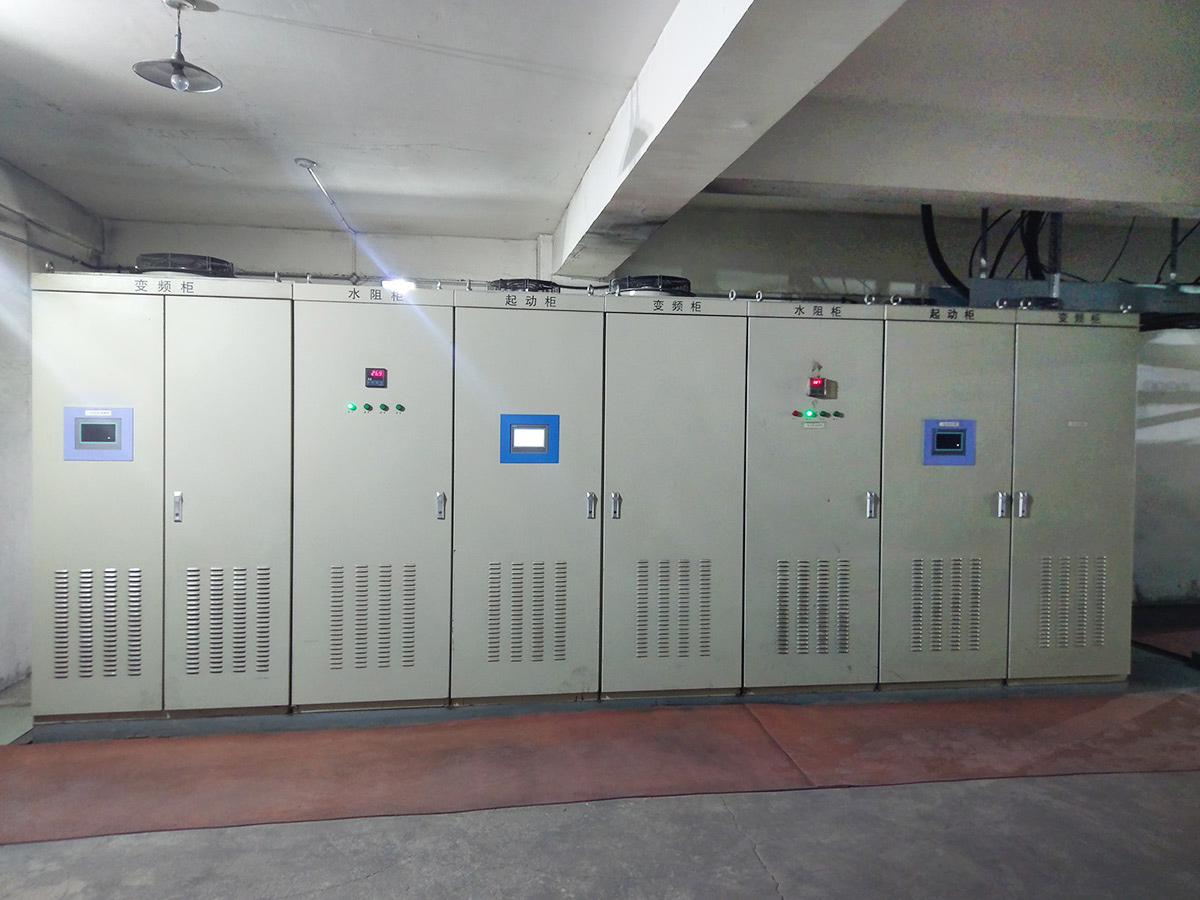

設備組成：控制柜800*1000*2200兩面柜，內反饋電機一臺

三、測試結果

表1 電機調速運行的有關參數表

表2 電機線圈溫度表（環境溫度10攝氏度）

四、測試結果分析

（一）、調速電機狀態：

調速時，通過檢測：電機溫度在44-49℃之間，在正常范圍之內。

（二）、調速狀態：

1. 節電率(以下與滿負載電機功率比較):

按(P₀-P₁)/P₀*100%公式計算,實測各占空比對應全速的節電率， 其中：

P₀為滿負載時實測有功功率653kW，P₁為調速時實測有功功率

表3 節電率統計表

風機實際運行需要為812r/min左右，節電率28%。年運行180天，年節電為79.06萬度。

2. 轉速調整范圍

可調范圍：500 r/min至990 r/min。

3. 轉速與占空比

可以看出，轉速隨占空比減小而減小，且呈線性變化。

4. 電機溫度與轉速及占空比

可以看出，電機溫度隨轉速減小而降低。

五、結論

1. 轉子變頻調速系統裝置運行可靠，節能效果明顯，已達到項目實施目的。
2. 節電率：節電率隨轉速下降而增長，轉速越低節能效果越明顯。
3. 調速的平穩性與連續性：

該電機采用水電阻啟動方式，啟動電流小，電機啟動的沖擊小。電機轉速變化連續性、平穩性好。同時調速系統溫升不高，運行穩定可靠。

4. 調速的范圍和精度：

調速的范圍寬，可由400r/min調至990r/min，調速精度高。調速控制裝置運行穩定，抗干擾能力強。

5. 電機溫升

電機溫度在44-49℃之間，在正常范圍之內。由此可見，電機運行穩定可靠。
